Occlusion d'un tuyau d'acier

Chauffage par induction.

Envoyé par phil_good le 15 novembre 2020 à 14h37

Précédent

Touche Q ou GAUCHE pour passer au fichier précédent

16 commentaires





Tri par popularité

  Tri chronologique

Suivant

Touche D ou DROITE pour passer au fichier suivant
+ 18 -

kast_or Vermisseau

J'ai regardé le procédé au moins 10 fois. Y a quelque chose de fascinant.
Il y a 4 ans
+ 5 -

Mokot Jeune asticot

Le chauffage est d'une vitesse hallucinante. J'imagine même pas le voltage du bouzin.
Il y a 4 ans
+ 1 -

Funstrip En réponse à Mokot Asticot

Tape "forge à induction" sur youtube, tu trouvera pleins de vidéos qui parlent de ça, dont des modèles DIY à base de transfo de micro-onde modifié qui ne sont pas très compliqués à fabriquer.
Il y a 4 ans
+ 1 -

Oblivionis En réponse à Funstrip Taret

Je voulait m'en faire un a une époque, ça pourrait être vachement pratique. idem avec une machine pour Figure de Lichtenberg

Par contre, vu mon niveau en électricité, j'ai du laisser tomber.

Vous saviez que si vous toucher une partie d'un micro-onde démonté même débranché, vous pouvez vous prendre une châtaigne mortel ? ( je croit que c'est le condensateur, mais j'ai un doute )
Il y a 4 ans
+ 1 -

Kudsak En réponse à Oblivionis Vermisseau

Il y a une association je crois aux Etats-Unis qui fait de la prévention contre ce type d'accidents et qui fait la liste de toutes les personnes qui en sont décédées ou qui ont eu des séquelles à vie (amputation et autres).
Il y a 4 ans
+ 1 -

Gu0sur20 En réponse à Kudsak Vermisseau

Et leur président se nome Darwin
Il y a 4 ans
+ 6 -

Morph En réponse à Mokot Vermisseau

Faible voltage, forte intensité.
avec 1 vieux micro-ondes,tu te fais un poste de soudure par point en 2 ou 3v 300/400A
Il y a 4 ans
+ 1 -

Nap En réponse à Morph Vermisseau

2V 950A RMS sur le mien. mais j'éi récupéré un vieux micro ondes avec un gros transfo et du 120mm² au secondaire
Il y a 4 ans
+ 3 -

Gu0sur20 En réponse à Morph Vermisseau

Les vrais disent "tension"
Image de Gu0sur20
Il y a 4 ans
+ 5 -

Orme En réponse à Mokot Dresseuse de lombriks

Autour de 200v 50 ou 60Hz ( basse fréquence pour éviter l'effet de peau, on veut que les courants de Foucault pénètrent en profondeur dans la pièce à chauffer ) par contre pour chauffer à cette vitesse là ça fait au moins du 400 ampères.

Regarde ici une expérience amusante pour te bricoler un four à induction artisanal :
https://youtu.be/fwj8-0B1tUw
Il y a 4 ans
+ 1 -

Nap En réponse à Orme Vermisseau

euh, ça va rien induire à cette fréquence.
le chauffage par induction c'est efficace à plus de 20kHz, à 50Hz t'as pas beaucoup d'induction ou alors sur des gros volumes.
après le problème de l'effet de peau à la bobine ça se résout en utilisant des fils de litz, des conducteurs isolés les uns des autres dont le diamètre correspond à l'effet de peau à la fréquence cible.

pour dépasser la température de curie il faut vraiment beaucoup de puissance et des hautes fréquences, le circuit de commande commence à être un poil plus compliqué qu'un ZVS composé de quelques diodes, resistances mosfet et self.

d'ailleurs on trouve des ZVS spéciaux pour induction sur ebay pour environ 30€ mais dans mes applications c'est largement insuffisant (et c'est facile de les griller quand on y met une grosse alim au cul vu qu'ils ne sont pas protégés en surintensité).
Il y a 4 ans
+ 0 -

Orme En réponse à Nap Dresseuse de lombriks

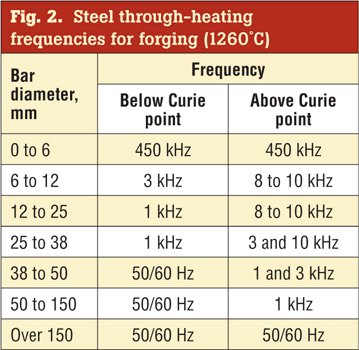

Je me suis basée sur cette table là:

https://www.for...duction-heating
Image de Orme
Il y a 4 ans
+ 0 -

Nap En réponse à Orme Vermisseau

ok.
ouais en effet ça marche sur des morceaux de 150mm de diamètre le 50Hz.

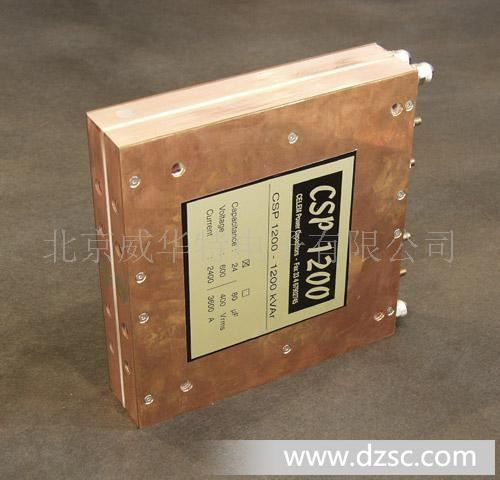

mais c'est la misère de faire osciller à cette fréquence, faut une bobine énorme et des super gros condensateurs.
déjà que j'utilise ceux là pour du 20kHz...
Image de Nap
Il y a 4 ans
+ 0 -

Orme En réponse à Nap Dresseuse de lombriks

J'ai monté un automate à la SLPM y'a longtemps pendant un stage, pour piloter une machine de découpe de tôles, y'avait des électroaimants qui te déroulaient des bobines de tôle pouvant aller jusqu'à 50mm d'épaisseur, ça carburait au 3600 ampères, donc ce genre de valeurs pour de l'industriel ne me choque pas outre mesure. :)
Il y a 4 ans
+ 0 -

Nap En réponse à Orme Vermisseau

ah moi non plus, la grosse diff c'est que je fais ce genre de trucs dans mon appartement ^^
de toute façon pour faire de l'induction avec un minimum de puissance pour faire fondre de l'acier ça tourne rapidement autour des 1.5kA.
sinon ces capa c'est la misère à trouver en france quand tu es un particulier et même d'occasion c'est pas donné.
Il y a 4 ans
+ 3 -

SuperBiskouaz Vermisseau

Repoussage et fluotournage. Je crois que c'est comme cela qu'on fait les casseroles ou les bouteilles de gaz.
